玉柴4D、4A系列部分功率段發電動力產品變更公告

發布時間：2022-01-21 16:04來源：頂博人氣：3038次

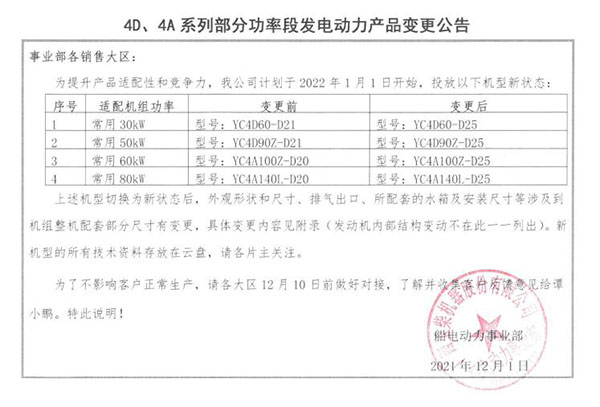

為提升產品適配性和競爭力，玉柴集團計劃于2022年1月1日開始，將幾款產品投放新狀態，切換為新狀態后，機型外觀形狀和尺寸、排氣出口、所配套的水箱及安裝尺寸等涉及到機組整機配套部分尺寸有變更。

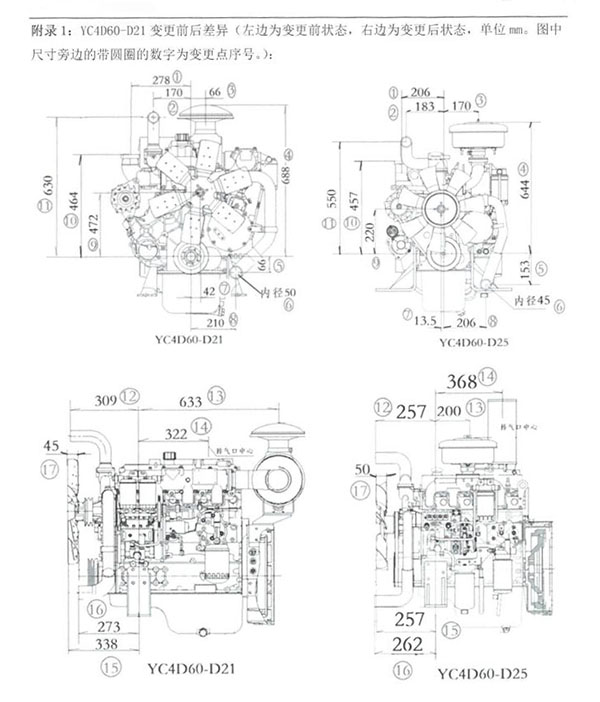

序號	變更點	更改前YC4D60-D21	更改后YC4D60-D25
1	排氣管出口水平距離	278	206
2	回水管出口水平距離	170	183
3	空濾朝氣口水平距離	66	170
4	空濾遮雨帽頂高	688	644
5	進水口高度	66	153
6	進水口直徑	50	45
7	風扇中心水平距離	42	13.5
8	進水口水平距離	210	205
9	風扇中心高	472	220
10	排氣管口高	464	457
11	回水口高	630	550
12	回水口軸向距離	309	257
13	空濾器軸向距離	633	200
14	排氣管口軸向距離	322	368
15	風扇軸向距離	338	257
16	進水口軸向距離	273	262
17	風扇扇葉厚	45	50

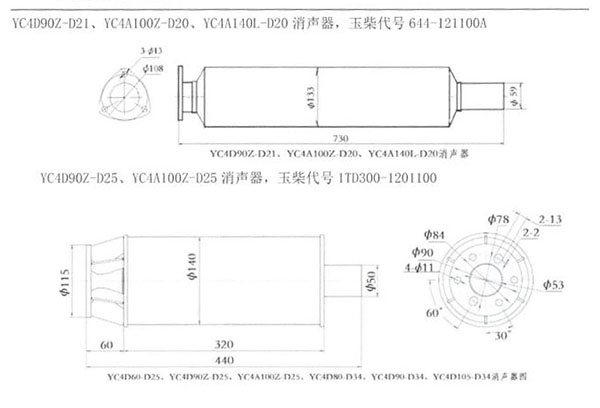

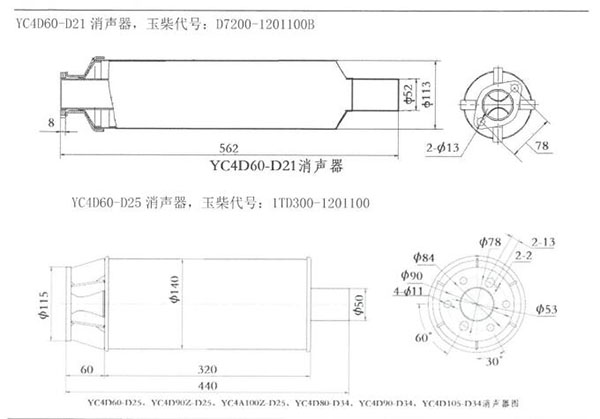

18	消聲器	D7200-1201100	1TD300-1201100

序號	變更點	更改前YC4D60-D21	更改后YC4D60-D25
1	增壓器渦輪后接管口水平距離	326	242
2	回水管出口水平距離	174	191
3	空濾進氣口水平距離	147	112
4	風扇直徑	480	500
5	進水口高	157	113
6	進水口直徑	50	45
7	進水口水平距離	230	204
8	風扇中心水平距離	0	10
9	風扇中心高	185	247
10	回水口中心高	509	587
11	增壓器渦輪后接管口高	589	498
12	空濾器遮雨帽頂中心高	800	687
13	空濾遮雨帽頂中心軸向距離	633	636
14	增壓器渦輪后接管口軸向距離	87	141
15	回水口軸向距離	376	290
16	風扇扇葉厚	45	50
17	進水口軸向距離	279	305
18	風扇軸向距離	315	298

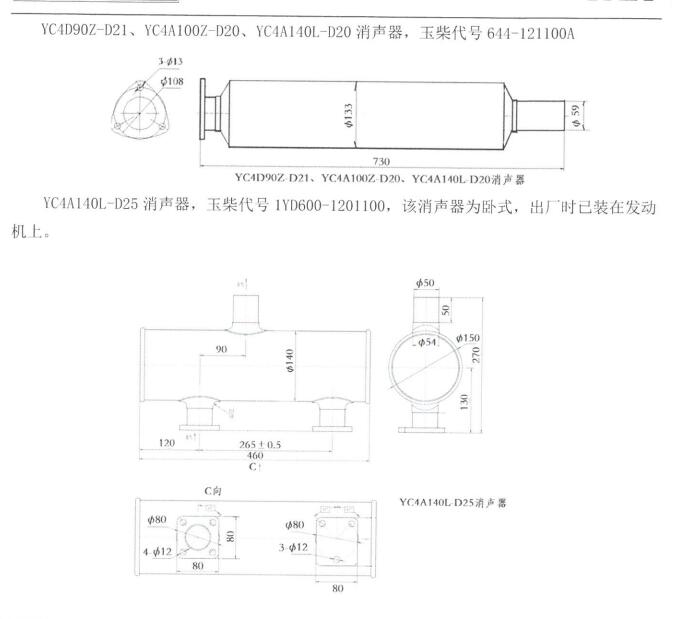

19	消聲器	644-1201100A	1TD300-1201100

序號	變更點	更改前YC4D60-D21	更改后YC4D60-D25
1	增壓器渦輪后接管口水平距離	326	242
2	回水管出口水平距離	174	191
3	中冷后空氣進氣口水平距離	197	178
4	空濾器遮雨帽頂中心高	800	760
5	壓縮空氣進口中心高	594	550
6	風扇直徑	480	550
7	進水口直徑	50	45
8	進水口水平距離	230	204
9	風扇水平偏移	0	10
10	壓縮空氣出口水平距離	265	壓氣管出口連接管及相應的膠管由水箱廠家帶，壓氣機出口直徑50
11	壓氣機連接管口直徑	70
12	壓氣機連接管口高	148
13	增壓器渦輪后接管口中心高	589	498
14	回水口中心高	620	587
15	回水口軸向距離	350	286
16	中冷后空氣進氣口軸向距離	299	89
17	增壓器渦輪后接管口軸向距離	85	166
18	空濾遮雨帽頂中心軸向距離	634	656
19	風扇軸向距離	316	283
20	中冷后空氣進氣口軸向距離	288	中冷后連接管由水箱廠家提供
21	進水口軸向距離	279	251
22	進水口中心高	157	113
23	風扇中心高	185	247
24	風扇扇葉厚	45	50
